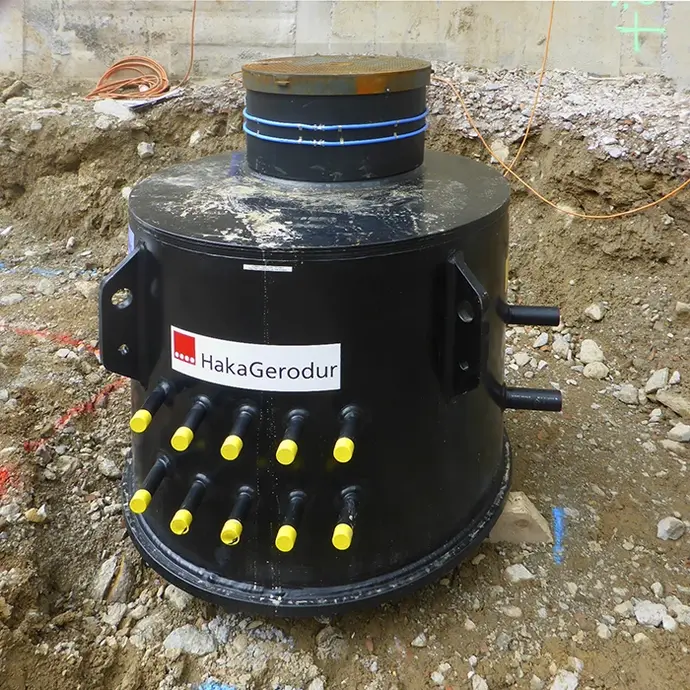

Chambre de distribution GEROtherm^®Type 1

Des chambres de distribution prêtes au raccordement sont fabriquées pour différents objets et conçues pour satisfaire aux besoins des clients. La chambre de distribution GEROtherm^® est équipée en usine avec toutes les vannes d’arrêt et de régulation nécessaires et répond aux exigences de qualité les plus élevées.

Prévue pour une utilisation dans les dalles de sol, les aires de stationnement et les eaux souterraines.

En cas d’installations présentant des exigences élevées en matière de statique ou d’étanchéité aux eaux souterraines, il convient de prendre contact avec HakaGerodur AG.

Détails du produit

débit max. de 19,6 m³/h
deux à cinq connexions
tuyau principal de 1000 mm/1200 mm
connexions de sonde de 32 + 40 + 50 mm
+GF+ vannes à bille 375 en PVC
vannes de régulation laiton «inline» 20 à 70 l/min
vannes de régulation plastique «hyline» 10 à 25 ou 20 à 60 l/min
réalisation avec ou sans robinet de remplissage/vidange et ventilation
sortie latérale tuyau PE

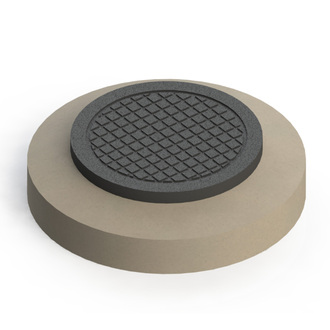

couvercle en fonte classe A15/B125/D400 EN 124
fabrication spécifiquement adaptée

Vous trouverez les détails du produit dans la brochure correspondante dans la section Téléchargement.

Chaque chambre est entièrement préfabriquée en usine, contrôlée et documentée par un rapport de contrôle.

Avantages

Collecteur/distributeur SAVE 97, 125 installé, connexions pour sondes géothermiques incluses
départ principal à gauche ou à droite au choix
les connexions de sonde soudées traversent la paroi de la chambre vers l’extérieur de manière étanche aux pressions
accès à la chambre équipé en option d’un couvercle facile à inspecter et praticable ou carrossable
raccordement optimal et horizontal des sondes lorsque le réservoir est debout
contrôle de pression dix bars pour collecteurs/blocs de distribution à l’état monté conformément au protocole de contrôle de la pression
numéro de série par installation pour une traçabilité continue à 100 %
soudures très épaisses pour une stabilité et une étanchéité à l’eau sous pression accrue
protection contre la poussée ascensionnelle préparée

Liste de prix

(Pour la liste de prix en €, veuillez contacter notre équipe de vente.)

Liste de prix Systèmes géothermiques GEROtherm^® Construction de chambres

Textes d´appels d’offres

Textes d’appels d’offres GEROtherm^® Chambre Type 1

Brochure

Brochure GEROtherm^® Chambre de distribution

Formulaire de demande/commande

Formulaire de demande/commande type 1

Manuel d’installation

Consignes d’installation des chambres de distribution

Définition

Définition sortie primaire gauche ou droite

Dimensions

Les valeurs indicatives des dimensions sont résumées dans le document correspondant.
Les plans spécifiques à l’objet sont réalisés sur la base de la configuration effective.

Valeurs indicatives du chambres de distribution T1-4
